-
焊接工藝評定腐蝕試驗緊固件測試MTC認證拉拔試驗塑料發(fā)泡材料膠帶力學性能斷口分析REACH測試加州65測試鹵素測試VOC測試食品接觸材料測試電池產品禁限用物質測試包裝產品禁限用物質測試
- ?
- ?
- ?
金屬材料檢測
倉儲貨架檢測
無損探傷檢測
高分子及復合材料
涂鍍產品檢測
可靠性測試
失效分析
環(huán)保測試
400-633-0908
181 2654 7679
181 2654 7679

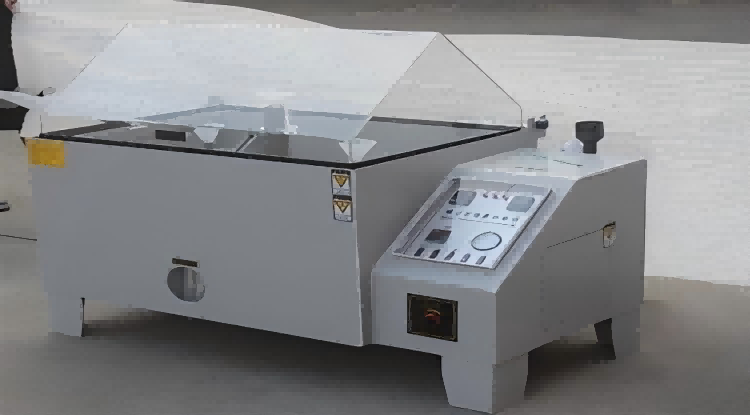

耐蝕性是指電鍍產品抵抗環(huán)境條件侵蝕的能力，它是鍍層質量的重要指標。不管是防護性鍍層還是裝飾性鍍層、功能性鍍層，對鍍層都有耐蝕性要求。耐腐蝕試驗是考核鍍層質量、評價產品使用壽命的重要手段，對保證產品的安全使用具有重要意義。鍍層耐腐蝕試驗主要有鹽霧試驗、二氧化硫腐蝕試驗（SO2試驗）、電解腐蝕試驗（EC試驗）、腐蝕膏試驗（CORR試驗）等。
不同耐腐蝕試驗方法之比較：
檢測方法 | 測試標準 | 測試條件 | 適用范圍 |
中性鹽霧試驗 （NSS試驗） | GB/T 10125 QB/T 3826 ASTM B117 JIS H8502 | 鹽水溶液：（50±5）g/L氯化鈉溶液 收集液PH：6.5 ~ 7.2 收集液濃度：50±5g/L 試驗箱溫度：（35±2）℃ | 適用于金屬覆蓋層、轉化膜、陽極氧化膜、有機覆蓋層耐腐蝕試驗 |
乙酸鹽霧試驗 （AASS試驗） | GB/T 10125 QB/T 3827 ASTM G85 JIS H8502 | 鹽水溶液：（50±5）g/L氯化鈉溶液+冰乙酸 收集液PH：3.1 ~ 3.3 收集液濃度：50±5g/L 試驗箱溫度：（35±2）℃ | |
銅加速乙酸鹽霧試驗 （CASS試驗） | GB/T 10125 QB/T 3828 ASTM B368 JIS H8502 | 鹽水溶液：（50±5）g/L氯化鈉溶液+氯化銅 收集液PH：3.1 ~ 3.3 收集液濃度：50±5g/L 試驗箱溫度：（50±2）℃ | |
二氧化硫腐蝕試驗（SO2試驗） | GB/T 9789 ASTM G87 | 腐蝕氣體：SO2 試驗溫度：（40±3）℃ | 適用于金屬覆蓋層和無機覆蓋層耐腐蝕試驗 |
電解腐蝕試驗 （EC試驗） | GB/T 6466 | 電解液：參照GB/T 6466要求 電流密度：最高3.3mA/cm2 | 適用于鋼或鋅合金上的銅-鎳-鉻和鎳-鉻鍍層的耐腐蝕試驗 |
腐蝕膏試驗 （CORR試驗） | GB/T 6465 | 試驗箱溫度：（38±1）℃ 試驗箱濕度：（80%~90%）RH | 適用于裝飾性電鍍層耐腐蝕試驗 |
標準參考：
GB_T 10125-2021 人造氣氛腐蝕試驗 鹽霧試驗
GB_T 6465-2008 金屬和其他無機覆蓋層 腐蝕膏腐蝕試驗 (CORR試驗)
GB_T 6466-2008 電沉積鉻層 電解腐蝕試驗(EC試驗)
GB_T 9789-2008 金屬和其他無機覆蓋層 通常凝露條件下的二氧化硫腐蝕試驗
QB_T 3826-1999 輕工產品金屬鍍層和化學處理層的耐腐蝕試驗方法 中性鹽霧試驗(NSS)法
QB_T 3827-1999輕工產品金屬鍍層和化學處理層的耐腐蝕試驗方法 乙酸鹽霧試驗(ASS)法
QB_T 3828-1999 輕工產品金屬鍍層和化學處理層的耐腐蝕試驗方法 銅鹽加速乙酸鹽霧試驗(CASS)法
ASTM B117-19 操作鹽霧裝置標準實施規(guī)程
ASTM G85-19 改進鹽霧試驗標準實施規(guī)程
ASTM G87-02(2023) 實施潮濕SO2試驗的標準規(guī)程
ASTM B368-2021 銅加速醋酸鹽霧試驗標準試驗方法（CASS試驗）
JIS H 8502-1999 金屬鍍層耐腐蝕試驗方法
