-
焊接工藝評定腐蝕試驗緊固件測試MTC認證拉拔試驗塑料發(fā)泡材料膠帶力學性能斷口分析REACH測試加州65測試鹵素測試VOC測試食品接觸材料測試電池產品禁限用物質測試包裝產品禁限用物質測試
- ?
- ?
- ?
金屬材料檢測
倉儲貨架檢測
無損探傷檢測
高分子及復合材料
涂鍍產品檢測
可靠性測試
失效分析
環(huán)保測試
400-633-0908
181 2654 7679
181 2654 7679
硫化物應力腐蝕（Sulfide Stress Corrosion Cracking，SSCC或SSC）是應力腐蝕（SCC）中的一個特殊類型，但與通常所說的應力腐蝕有所區(qū)別，在通常所說的應力腐蝕中，環(huán)境所起的作用是以陽極溶解為主，而SSC則是以陰極充氫為主。目前SSC機理尚未被完全揭示，但目前大多數學者傾向于這種開裂是由氫導致，并且硫離子或硫化氫對氫向材質內的擴散有一定的促進作用。在石油、天然氣（尤其是天然氣）長輸管道中，高壓高強度管道的硫化物應力腐蝕開裂會引發(fā)重大的安全事故，因此需要評價管線鋼的抗SSC性能，保證管道的安全。
試驗方案 | 試驗標準 | 樣品要求 | 備注 |
A法-標準拉伸 | NACE TM0177-2005 GB/T4157-2006 ASTM G39-99 ISO 7539-2011 模擬工況試驗 | 另提供圖紙 | 溫度：25±3°C 受力：屈服強度80%或用戶自定 試驗介質 ： 溶液A：氯化納5%、冰乙酸0.5%、飽和硫化氫溶液 溶液B：氯化納5%、冰乙酸0.23%、乙酸鈉0.4%、飽和硫化氫溶液 評定：斷裂及裂紋 |
B法-標準彎曲 | 美標（三點彎）：67.3mm*4.57mm*1.52mm 國標（兩點）：寬15-25mm，長110mm-255mm，大加載應力（200MPa以上）試樣，厚度要求0.8-1.8mm | ||
C法-C形環(huán) | 美標：外徑≥15.9mm 國標：外徑≥15mm具體參照圖紙 | ||
D法-標準雙懸臂梁 | 中美標：110mm*30mm*10mm | ||
四點彎曲法 | 長110mm-250mm，寬15mm-50mm，厚度客供 | ||
GHSC硫化氫電偶腐蝕 | NACE TM0177-2005 | 參考硫化氫試驗條件 | GHSC試驗應按上述對SSC試驗規(guī)定的要求進行，并滿足下列附加的要求、選擇和說明。 a)CRA試樣與完全浸入試驗溶液的非合金鋼（即碳鋼）形成電偶。按NACE TM0177-1996的要求，非合金鋼的面積與浸濕的CRA試樣的面積的面積比在應在0.5~1之間。加載夾具與試樣和耦合的碳鋼之間應電絕緣。對于特定應用的評定，CRA可以與在使用中將與之耦合的，低合金材料的試樣耦合。 b)試驗環(huán)境為NACE TM0177-1996的A溶液，其H2S分壓為0.1MPa,溫度為24℃±3℃。對于特定應用的評定，可采用E2.5中所述的SSC試驗環(huán)境。 |

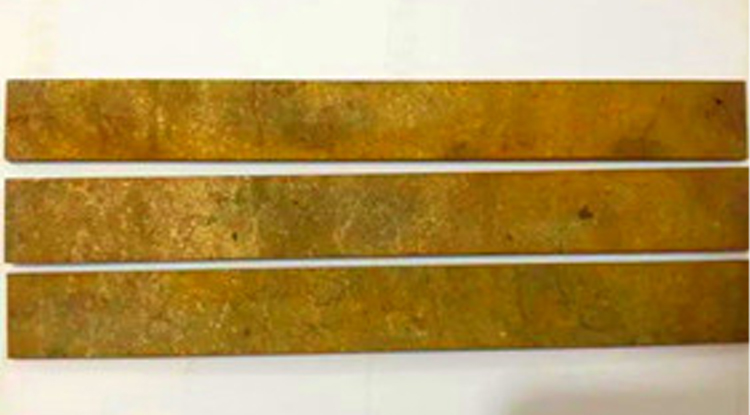

取樣要求
>>拉伸法：試樣長度≥100mm，工作段應長25.4mm，直徑6.35±0.13mm。每組三個試樣
>>彎梁法：美標（三點彎）：67.3mm*4.57mm*1.52mm 國標（兩點）：寬15-25mm，長110mm-255mm，厚度要求0.8-1.8mm
>>C型法：外徑≥15.9mm 國標：外徑≥15mm具體參照圖紙
>>雙懸臂梁： 常規(guī)樣品≥101.6*25.4*9.35mm；薄樣品T≥4.76mm
>>四點彎：長110mm-250mm，寬15mm-50mm，厚度客供（如5mm）
