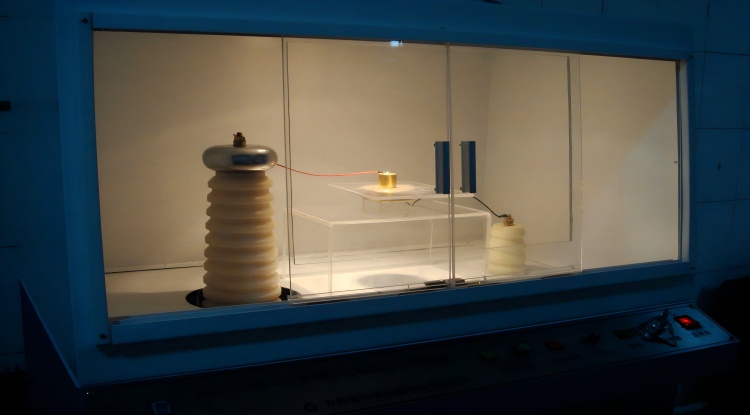

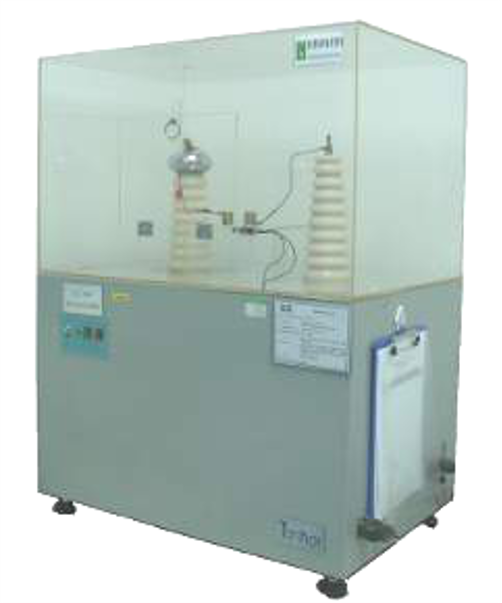

對試樣施加交流或直流電壓，測定試樣被擊穿時的瞬時電壓或電氣強度。
備注：測試儀器通過電流限制值（一般60mA）判斷試驗結(jié)束與否。
1 .擊穿電壓( breakdown voltage)：
在規(guī)定的試驗條件下或在使用中絕緣材料發(fā)生擊穿時的電壓。
2 .電氣強度(dielectric strength)：
電氣強度即介電強度，是指給介質(zhì)施加電壓后,當(dāng)電壓超過某一極限值時,通過電介質(zhì)的電流急劇增加,電介質(zhì)的介電性能被破壞,這種現(xiàn)象稱為電介質(zhì)擊穿,這時的電壓稱為擊穿電壓,相應(yīng)的電氣強度稱為電介質(zhì)介電強度 。
3. 閃絡(luò)(flashover)：
試樣和電極周圍的氣體或液體媒質(zhì)承受電應(yīng)力作用時，其絕緣性能損壞，由此引起的試驗回路電流。注：碳化通道的出現(xiàn)或穿透試樣的擊穿可用于區(qū)分試驗是擊穿還是閃絡(luò)。
| 測試電壓類型 交流電壓（60HZ變頻 ）與直流電壓 補充： 1. 選擇直流或者交流電壓取決于擬采用的擊穿試驗?zāi)康?，在某種程度上取決于材料實際應(yīng)用的場合； 2. 對于大多數(shù)材料，直流擊穿電壓高于交流擊穿電壓的峰值，對許多材料，特別是那些不均勻材料，直流擊穿電壓會比交流擊穿電壓高三倍或更多。 升壓速率：500v/min ，2000v/min 最大測試電壓：50KV |
測試方法
1.短時試驗：將試驗電壓由零開始以均勻的速率上升直至擊穿發(fā)生。對試樣選擇升壓速率，應(yīng)使大多數(shù)擊穿發(fā)生在10s~20s之間。對于大多數(shù)材料，通常使用500V/s的升壓速率。推薦凡有可能的場合應(yīng)選擇下列速率：500，1000，2000V/s。
2.逐級升壓試驗：以短時試驗時擊穿電壓值的50%為初始電壓，每隔60s，增加一定的電壓直至試樣擊穿。增加電壓值為初始電壓值的10%。試樣被擊穿時應(yīng)有4~10個階梯，而且時間為：120s~720s.
3.耐壓測試：以一定的升壓速率把電壓升到某一個值（客戶要求），保持一段時間，測量試樣是否被擊穿。
影響因素
試樣的狀態(tài)
1）試樣的厚度及其均勻性，是否存在機械應(yīng)力；
2）試樣的預(yù)處理；
3）是否存在孔隙，水分或者雜質(zhì)。
試驗條件
1）施加電壓的頻率，升壓的速率和加壓的時間；
2）環(huán)境溫度，氣壓和濕度；
3）電極的形狀，尺寸和導(dǎo)熱系數(shù)
4）周圍介質(zhì)的電，熱特性（現(xiàn)用的是10#變壓器油）
座 機：0755-23324072
郵 箱：anpu@anpucn.com
地 址：廣東省深圳市寶安區(qū)松崗街道寶安大道8728號2、3樓
抖音二維碼
微信公眾號
微信客服
金屬材料檢測
倉儲貨架檢測
無損探傷檢測
高分子及復(fù)合材料
涂鍍產(chǎn)品檢測
可靠性測試
失效分析
環(huán)保測試
