檢測目的
使T型接頭和角接接頭達到全焊透的評定（無相應標準，進行外觀檢查和宏觀金相檢查）不得有：裂紋、未熔合、未焊透
型式試驗件分為板材試驗件和管-板試驗件
（1）板材試驗件和管板試驗件均應制備坡口。
（2）外徑小于或等于160mm的管狀件與容器相焊的接頭采用管-板試驗件；板材T形接頭，外徑大于160mm的管狀件與容器相焊的接頭采用板材試驗件，也可以用管-板試驗件。
檢測項目
外觀檢測、宏觀金相檢驗
1）外觀檢測：試件接頭表面不得有：裂紋、未熔合、未焊透
2）宏觀金相檢驗：接頭焊縫根部應焊透，焊縫金屬和焊接熱影響區不得有裂紋、未熔合

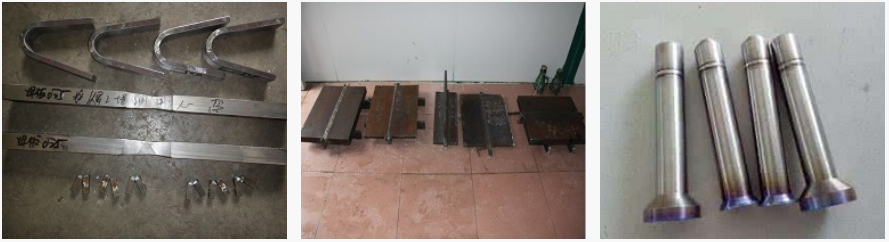

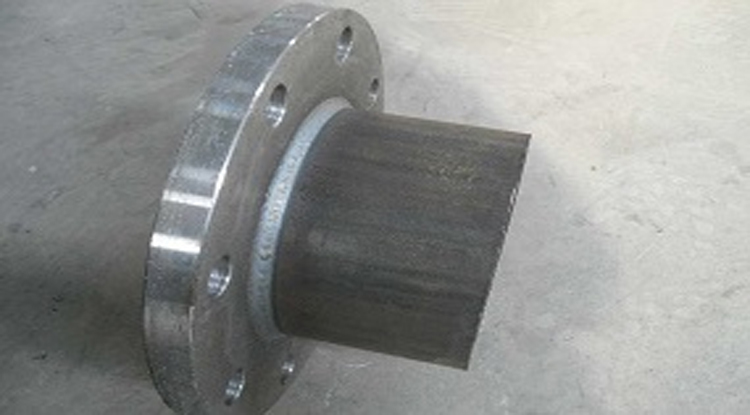

檢測圖片
型式試驗評定規則
（1）型式試驗件用鋼材分為碳素鋼和低合金鋼、奧氏體高合金鋼、鐵素體高合金鋼三類。
改變型式試驗件鋼材類別，需重新評定焊接工藝。
（2）型式試驗件用焊材按焊縫金屬分為碳素鋼和低合金鋼、奧氏體不銹鋼、鐵素體不銹鋼三類。
改變型式試驗件接頭根部焊縫金屬類別，需重新評定焊接工藝。
（3）焊接方法分為氣焊、焊條電弧焊、鎢極氣體保護焊、熔化極氣體保護焊和埋弧焊。
改變打底焊的焊接方法，需重新評定焊接工藝。
（4）坡口形式與尺寸發生下列變化時，需重新評定焊接工藝，當雙面焊背面作清根處理時b）、c）除外。
a）坡口角度減少；
b）根部間隙減少；
c）鈍邊高度增加。
（5）打底焊用焊接規范發生下列變化時，需重新評定焊接工藝。
a）焊條（絲）直徑增加（當焊接電流不隨之增加時）；
b）焊接電流值減少【當焊條（絲）直徑不隨之減少時】。

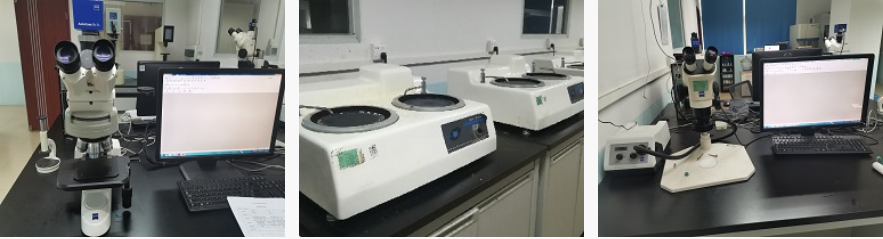

相關檢測儀器
