免费网站av,青春四十,中文字幕在线观看视频网站,日韩激情视频一区二区,成人免费国产视频,亚洲免费一二三区,中文字幕制服丝袜第一页

400-633-0908
181 2654 7679
權威公正 傳遞信任
彰顯品質 創(chuàng)造價值
我們的服務
壓扁測試

 ●評估材料力學性能，識別材料使用極限

 ● 生產質量控制

 ● 新材料研發(fā)

 ● 評定材料是否符合標準


詳細介紹

壓扁試驗，是用以檢驗金屬管壓扁到規(guī)定尺寸的變形性能，并顯示其缺陷的一種試驗方法。在進行壓扁試驗時，將試樣放在兩個平行板之間，用壓力機或其他方法，均勻地壓至有關的技術條件規(guī)定的壓扁距（用管子外壁壓扁距或內壁壓扁距，以毫米表示），檢查試樣彎曲變形處，如無裂縫、裂口或焊縫開裂，即認為合格。


試驗標準GB/T246—2007《無縫鋼管壓扁試驗方法》標準適用于外徑不超過600mm，壁厚不超過外徑的15%的無縫鋼管。以及GB/T2653—1989《焊接接頭彎曲及壓扁試驗方法》。

　　
壓扁試樣
1、試樣從外觀檢查合格的無縫鋼管任意部位切取。試樣應為管產品的全載面管段。

2、試樣長度應不小于10mm，但不超過100mm。試樣的棱邊允許用銼或其他方法將其倒圓或倒角。 注：如果試驗結果滿足試驗要求，可以不對試樣的棱邊倒圓或倒角。
3、如要在一根全長管的管端進行試驗時，應在距管端面為試樣長度處垂直于管縱軸線切口，切割深度至少達外徑的80%


試驗設備

試驗可在萬能試驗機或壓力試驗機上進行。試驗機要裝備有上下兩平行壓板，平行壓板的寬度應超過壓扁后的試樣寬度，即至少為1.6D。壓板的長度不小于試樣的長度。試驗機具有將試樣壓扁至規(guī)定壓板距離的能力。壓板應具有足夠剛度。并能控制試驗所要求的速率范圍內。




試驗條件及操作程序

1、試驗一般應在10℃～35℃的室溫范圍內進行。對要求在控制條件下進行的試驗，試驗溫度應為23℃±5℃。試樣壓扁速度可采用20-50mm/min。出現(xiàn)爭議時，壓板的移動速率不應超過25mm/min。

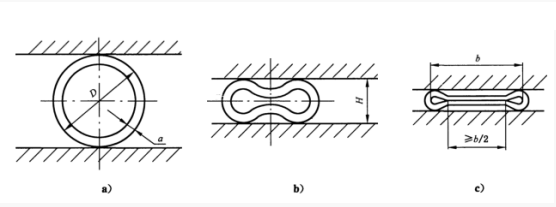

2、要根據(jù)有關標準規(guī)定，或雙方協(xié)議確定壓板距離H

H——力作用下兩壓板之間的距離 單位mm
t——鋼管公稱管壁厚度 單位mm

b ——壓扁后試樣的內寬度 單位mm
D——鋼管公稱外徑 單位mm
a——常數(shù)、由相關標準規(guī)定

一般值取為0.07、0.08、0.09
3、將試樣置于兩平行壓板之間。焊接管的焊逢應置于相關產品標準所規(guī)定的位置。用壓力機或試驗機在半徑方向上施加作用力，以不大于50mm/min的速度均勻地壓到壓扁距離H后，卸除載荷，取下試樣，肉眼觀察試樣彎曲部位。




许昌市| 三江| 克拉玛依市| 莆田市| 宁南县| 方城县| 拜泉县| 万荣县| 环江| 株洲市| 浦东新区| 康乐县| 亳州市| 密云县| 余姚市| 星座| 苏尼特左旗| 和龙市| 武功县| 施秉县| 贵定县| 突泉县| 信宜市| 吐鲁番市| 利辛县| 洪江市| 满洲里市| 德兴市| 顺昌县| 白银市| 喀喇沁旗| 徐水县| 宣威市| 荥阳市| 黔东| 集贤县| 灌南县| 呈贡县| 陇南市| 沐川县| 冷水江市|
