-
焊接工藝評定腐蝕試驗緊固件測試MTC認證拉拔試驗管道閥門檢測塑料發(fā)泡材料膠帶力學性能斷口分析REACH測試加州65測試鹵素測試VOC測試食品接觸材料測試電池產品禁限用物質測試包裝產品禁限用物質測試
- ?
- ?
- ?
金屬材料檢測
倉儲貨架檢測
無損探傷檢測
高分子及復合材料
涂鍍產品檢測
可靠性測試
失效分析
環(huán)保測試
400-633-0908
181 2654 7679
181 2654 7679
刻槽錘斷試驗是一種用于評估焊接接頭質量的破壞性檢測方法，主要針對焊縫的抗脆斷能力和內部缺陷進行檢測。試驗時，在焊接接頭的特定位置（如焊縫中心或熱影響區(qū)）加工一條預制刻槽，隨后通過錘擊或沖擊載荷使試樣斷裂，通過觀察斷口形貌分析焊接質量。

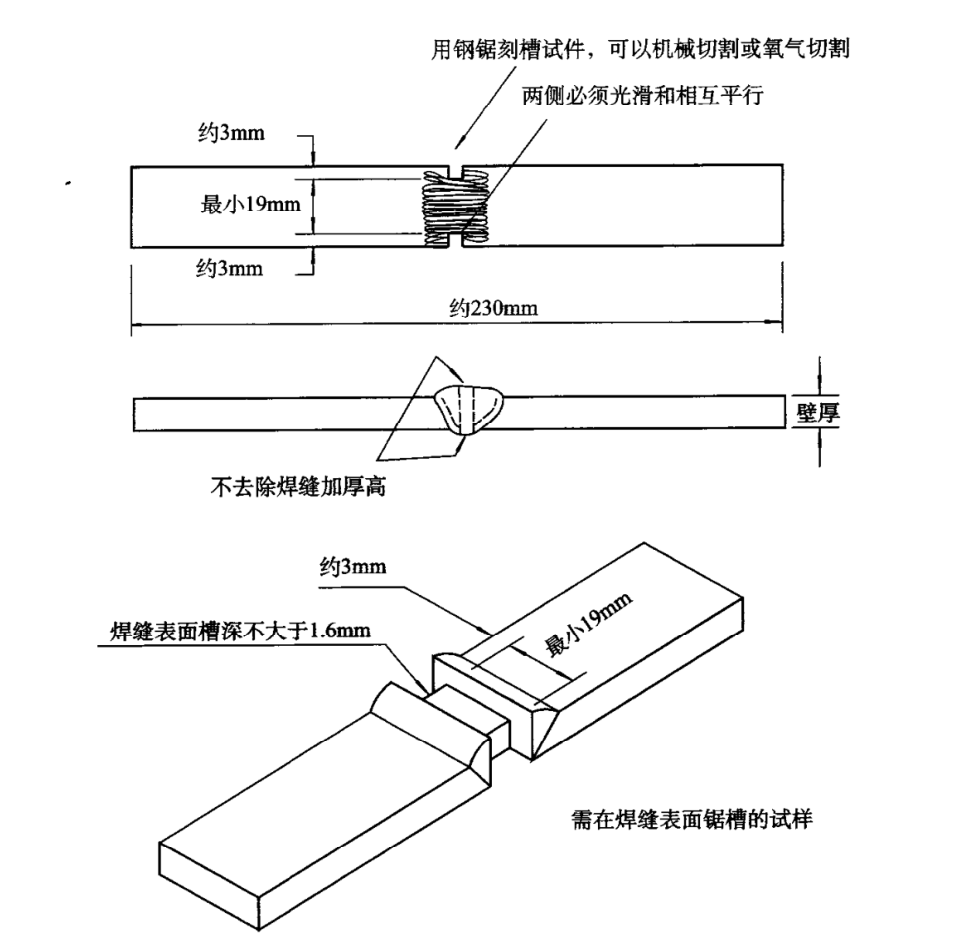

刻槽錘斷試樣約230mm長、25mm寬,制樣可通過機械切割或火焰切割的方法進行。用鋼鋸在試樣兩側焊縫斷面的中心(以焊縫為準)鋸槽。每個刻槽深度約為3mm。當前一次試驗表明可能會在母材處斷裂時,為保證斷口斷在焊縫上,可在焊縫余高外表面上刻槽,但深度從焊縫表面算起不得超過1.6mm。
刻槽錘斷試樣應在拉伸機上拉斷;或支承兩端，打擊中部錘斷;或支承一端，錘斷另一端。斷口暴露面寬至少應達到19mm?？滩坼N斷試驗結果根據斷面是否完全焊透熔合、氣孔尺寸及總面積、夾雜等缺陷大小來評定。
